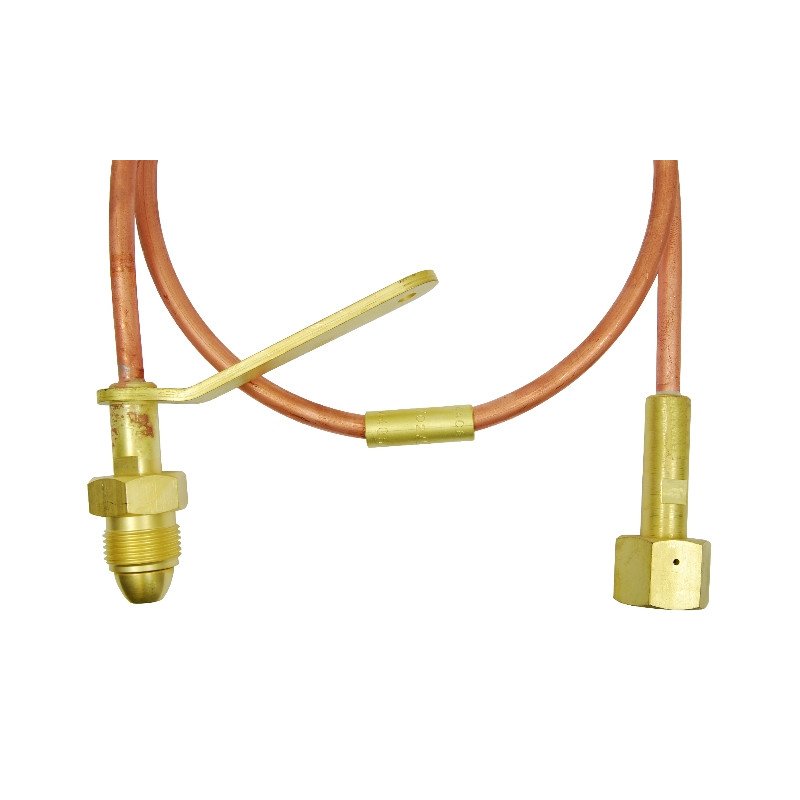

Sistemi di centralizzazione: serpentine di rame per il collegamento di recipienti alta pressione a rampa e quadri di decompressione.
Caratteristiche
- Tubo rame alta pressione PN300 Ø8 sp.2
- Maniglia terminale lato bombola inclinata per facilitare il collegamento alla bombola
- Raccorderia di ottone realizzata a CNC
- Connessioni entrata/uscita come da tabella UNI sotto indicata
- Saldo brasatura con lega ad alto tenore di argento realizzate in accordo a ASME IX
- Trattamento di sgrassaggio uso ossigeno
- Ogni serpentina è dotata di un anello riportante la pressione di esercizio, UNI e data di costruzione
- Confezionamento in busta singola
| Codice | Descrizione | Gas | Conn. Ingresso | Conn. Uscita | Lunghezza |
|---|---|---|---|---|---|
| SSR01100 | Serpentina collegamento | O2 – CO2 | 2-UNI 11144 | 2-UNI 11144 | 1000 mm |
| SSR02100 | Serpentina collegamento | N2 | 5-UNI 11144 | 2-UNI 11144 | 1000 mm |
| SSR03100 | Serpentina collegamento | Ar – He – Ar Mix | 8-UNI 11144 | 2-UNI 11144 | 1000 mm |
| SSR05100 | Serpentina collegamento | Aria | 6-UNI 11144 | 2-UNI 11144 | 1000 mm |
| SSR07100 | Serpentina collegamento | H2 – CH4 | 1H-UNI 11144 | 1H-UNI 11144 | 1000 mm |
| SSR09100 | Serpentina collegamento | N2O | 9-UNI 11144 | 2-UNI 11144 | 1000 mm |
| SSR01200 | Serpentina collegamento | O2 – CO2 | 2-UNI 11144 | 2-UNI 11144 | 2000 mm |
| SSR02200 | Serpentina collegamento | N2 | 5-UNI 11144 | 2-UNI 11144 | 2000 mm |
| SSR03200 | Serpentina collegamento | Ar – He – Ar Mix | 8-UNI 11144 | 2-UNI 11144 | 2000 mm |
| SSR05200 | Serpentina collegamento | Aria | 6-UNI 11144 | 2-UNI 11144 | 2000 mm |
| SSR07200 | Serpentina collegamento | H2 – CH4 | 1H-UNI 11144 | 1H-UNI 11144 | 2000 mm |
| SSR09200 | Serpentina collegamento | N2O | 9-UNI 11144 | 2-UNI 11144 | 2000 mm |
| SSR01300 | Serpentina collegamento | O2 – CO2 | 2-UNI 11144 | 2-UNI 11144 | 3000 mm |
| SSR02300 | Serpentina collegamento | N2 | 5-UNI 11144 | 2-UNI 11144 | 3000 mm |
| SSR03300 | Serpentina collegamento | Ar – He – Ar Mix | 8-UNI 11144 | 2-UNI 11144 | 3000 mm |
| SSR05300 | Serpentina collegamento | Aria | 6-UNI 11144 | 2-UNI 11144 | 3000 mm |
| SSR07300 | Serpentina collegamento | H2 – CH4 | 1H-UNI 11144 | 1H-UNI 11144 | 3000 mm |
| SSR09300 | Serpentina collegamento | N2O | 9-UNI 11144 | 2-UNI 11144 | 3000 mm |
| SSR01400 | Serpentina collegamento | O2 – CO2 | 2-UNI 11144 | 2-UNI 11144 | 4000 mm |
| SSR02400 | Serpentina collegamento | N2 | 5-UNI 11144 | 2-UNI 11144 | 4000 mm |
| SSR03400 | Serpentina collegamento | Ar – He – Ar Mix | 8-UNI 11144 | 2-UNI 11144 | 4000 mm |
| SSR05400 | Serpentina collegamento | Aria | 6-UNI 11144 | 2-UNI 11144 | 4000 mm |
| SSR07400 | Serpentina collegamento | H2 – CH4 | 1H-UNI 11144 | 1H-UNI 11144 | 4000 mm |
| SSR09400 | Serpentina collegamento | N2O | 9-UNI 11144 | 2-UNI 11144 | 4000 mm |
